See in the Dark 论文复现项目 —— 从零开始的机器学习/深度学习详解

目标：假设你完全没有深度学习基础，机器学习也只记得”拟合关系""聚类”这种模糊印象。这篇文档会把知识从底往上搭：先讲传统机器学习，再讲深度学习，最后把这两块知识对应到你老师这个项目的每一个模块上。

第一部分：机器学习到底在干什么

1.1 机器学习的本质：从数据里”拟合”一个函数

你说的”用各种函数各种方法去得到线性关系”其实抓住了核心。机器学习的本质就是：

给定输入 x，找到一个函数 f，使得 f(x) 尽可能接近真实答案 y。

区别只在于：

• x 和 y 是什么（图像？数字？类别？）
• f 长什么样（一条直线？一棵树？一个神经网络？）
• 怎么衡量”接近”（用什么损失函数）
• 怎么找到这个 f（用什么优化算法）

1.2 三大类问题

(1) 回归（Regression）—— 预测一个连续数值

• 例子：根据房屋面积预测房价
• 最简单形式：线性回归 y = wx + b，本质是找一条直线（或超平面）尽量穿过所有数据点
• “几种预测形式”你提到的，大概率就是：线性回归、多项式回归、逻辑回归（虽然叫回归但其实做分类）

(2) 分类（Classification）—— 预测一个类别

• 例子：这张图是猫还是狗？这封邮件是不是垃圾邮件？
• 常见方法：逻辑回归、决策树、支持向量机（SVM）、K近邻（KNN）
• 这个项目本质上就是”分类”问题的像素级版本：判断每一个像素是”文字”还是”背景”，这叫语义分割（Semantic Segmentation）——可以理解成”对图像里的每个像素做一次二分类”。

(3) 聚类（Clustering）—— 没有标签，自己找规律

• 你说的”聚簇”就是这个。K-means、层次聚类、DBSCAN 都属于此类
• 核心思想：把相似的数据点自动分到同一组，不需要人先告诉它答案
• 这个项目不涉及聚类，因为训练数据是有标签的（人工标注了文字区域），属于监督学习（Supervised Learning），不是无监督学习。

1.3 监督学习的通用套路（这是理解一切的关键框架）

不管是线性回归还是最复杂的深度神经网络，监督学习都是同一个流程：

1. 准备数据：一堆 (输入 x, 正确答案 y) 的样本对
2. 定义模型：一个带有可调参数的函数 f_θ(x)，θ 是参数（比如直线的斜率 w、截距 b）
3. 定义损失函数：衡量 f_θ(x) 和真实 y 差多少，比如均方误差 (y-ŷ)²
4. 优化：不断调整 θ，让损失函数变小 —— 这一步几乎总是用"梯度下降"
5. 评估：在没见过的数据上测试模型好不好，防止"死记硬背"（过拟合）

这五步你要背下来，因为后面深度学习、这个论文项目，全部都是这个套路的复杂版本，只是第2步的”函数”换成了神经网络。

1.4 几个绕不开的概念

第二部分：深度学习是什么（在机器学习的基础上升级）

2.1 神经网络：把”一条直线”换成”很多层直线+非线性弯折”

线性回归只能拟合直线关系。现实世界的关系是弯弯曲曲的（比如”图像里哪部分是文字”根本不是线性可分的问题）。深度学习的做法是：

输入 → 线性变换(加权求和) → 非线性激活函数(弯折) → 线性变换 → 非线性 → ... → 输出

每一层”线性变换 + 非线性激活”叠加起来，理论上可以拟合任意复杂的函数。这就是”深度”（多层）神经网络的由来。

• 线性变换：跟线性回归的 wx+b一模一样，只是这里 w 是一个矩阵
• 非线性激活函数：比如 ReLU（负数变0，正数不变）、Sigmoid（把任意数压缩到0~1之间）。没有这一步，无论叠多少层，本质上还是一条”直线”（矩阵乘法的叠加还是线性变换）

2.2 反向传播：神经网络怎么”学”

神经网络的参数（权重）可能有几百万个，怎么找到让损失最小的那组参数？

答案还是梯度下降，只是因为网络有很多层，要用一个叫**反向传播（Backpropagation）**的技巧，利用”链式法则”从输出层往输入层，一层一层算出每个参数该往哪个方向调、调多少。你不需要手推公式，但要知道：

训练一个神经网络 = 不断做”前向计算预测 → 算损失 → 反向传播算梯度 → 更新参数”这个循环，直到损失足够小。

这个循环里的每一轮，通常叫一个 iteration（迭代/step）；把整个训练集过一遍叫一个 epoch；每次不是拿全部数据算梯度，而是拿一小批，叫 batch（批次）。

2.3 卷积神经网络（CNN）：专门处理图像的神经网络

图像是像素网格，如果每个像素都单独接一个权重（像普通神经网络那样），参数量会爆炸，而且忽略了”空间局部性”（相邻像素往往相关）。CNN 用一个叫**卷积核（kernel/filter）**的小窗口在图像上滑动，每个位置做加权求和，这样：

• 参数量大大减少（同一个卷积核在整张图上共享）
• 能自动学习到”边缘""纹理""形状”这类局部特征
• 多层卷积叠加后，网络能从”低级特征（边缘）“逐渐组合出”高级特征（物体轮廓、文字形状）”

卷积核的尺寸（比如 3×3、1×5、5×1）决定了它”看”多大范围、什么形状的局部区域——这个概念你在后面 DSF 模块会用到，先记住。

2.4 编码器-解码器结构（Encoder-Decoder）：这个项目的核心骨架

图像分割任务需要：输入一张图，输出一张同样大小的图（每个像素标”是文字/不是文字”）。直接用普通 CNN 会让图像越卷越小（分辨率降低），没法输出和原图一样大的结果。于是常用结构是：

编码器 (Encoder)：不断下采样，图像越来越小、通道越来越多 → 提取"这张图里有什么"的抽象特征
                    ↓
解码器 (Decoder)：不断上采样，把抽象特征还原回原图大小 → 决定"每个位置具体是不是文字"

可以类比：编码器像是”先眯着眼看全局，看出大概哪里有文字的轮廓”；解码器像是”再睁大眼睛，把每个像素精确标出来”。

2.5 二分类分割的损失函数：BCEWithLogitsLoss

每个像素只有两种可能：文字 / 背景，这是二分类问题。常用损失函数是二元交叉熵（Binary Cross Entropy, BCE）：

BCE = -[y·log(p) + (1-y)·log(1-p)]

• y 是真实标签（0或1）
• p 是模型预测”是文字”的概率
• 如果真实是文字(y=1)但模型预测概率p很低，log(p)是很大的负数，损失就很大——即”预测错得越离谱，惩罚越重”

BCEWithLogitsLoss 是 PyTorch 里的一个函数，它把”Sigmoid（把网络输出压缩到0~1）“和”BCE 损失”合并在一起算，数值上更稳定。你在仓库代码里看到这个词，就是”计算每个像素预测对不对”的核心损失。

第三部分：这个项目（see-in-the-dark）到底在做什么

3.1 一句话总结

输入一张光线很暗、看不清的图片，输出一张”哪里是文字”的黑白图（白=文字，黑=背景）。

这属于低照度场景下的文本分割（Text Segmentation in Low-Light Conditions），是”语义分割”这个大类任务在特殊场景下的应用。

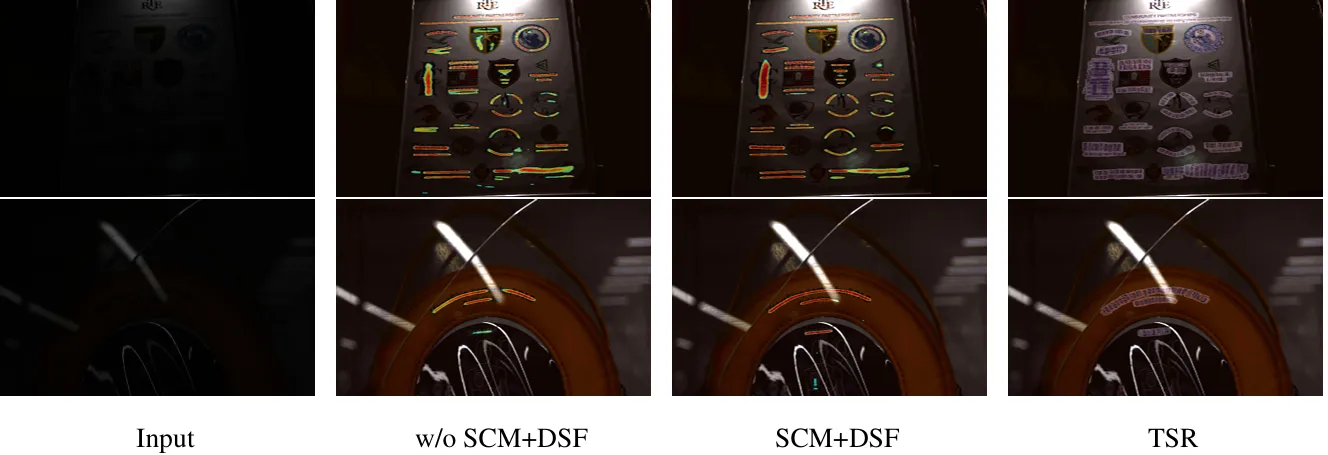

3.2 为什么低照场景特别难（论文的出发点）

仓库 README 直接点出了低照文本分割比普通场景难在哪：

• 光照弱，前景（文字）和背景对比度低，人眼/模型都难分辨边界
• 文字笔画细长，容易在暗处”断裂”，模型容易漏检
• 噪声、反光、阴影容易被误判成文字
• 文字可能是弯曲、多方向的，普通的正方形卷积核不一定能很好地捕捉这种细长、有方向性的结构

这四条其实对应了论文提出的几个改进模块想解决的问题，下面逐个拆。

3.3 基线模型（Baseline）：先有一个能跑的分割网络

在加任何”论文创新点”之前，先要有一个稳定可训练的基础模型，这里用的是一个小型编码器-解码器分割网络（对应你在第二部分学的 Encoder-Decoder 概念）：

• 编码端：从暗图像里提特征
• 解码端：把特征还原到原图分辨率
• 输出：一个和原图一样大小的 mask（每个像素预测是否是文字）
• 损失：BCEWithLogitsLoss（对应上面讲的 BCE 损失，逐像素判断对错）

知识点对应： 这一整块就是”深度学习第2.4、2.5节”的具体落地。

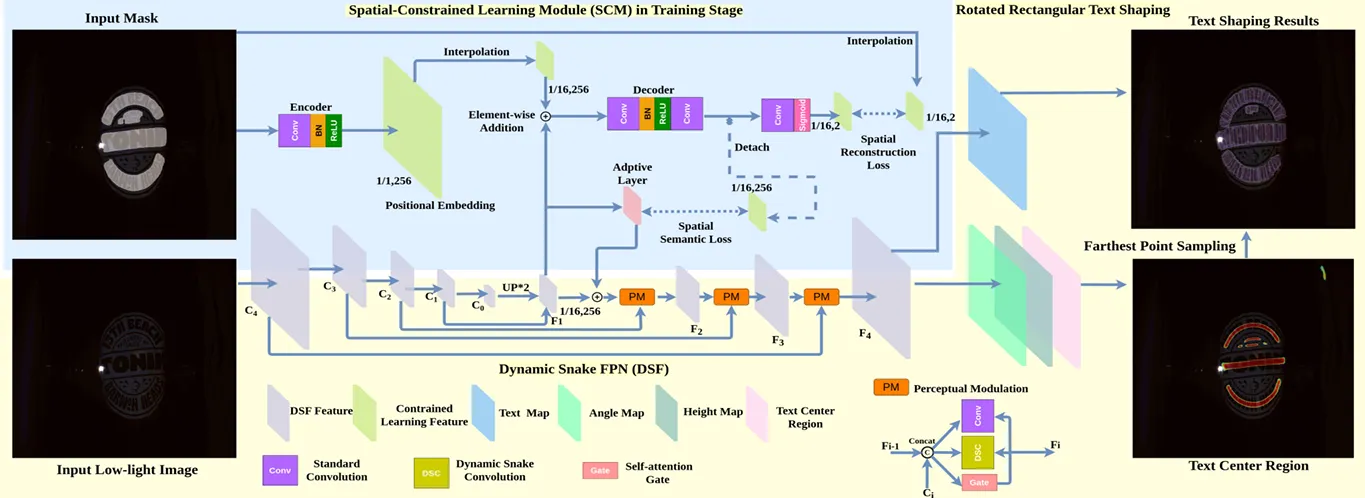

3.4 模块一：SCM（辅助监督与语义一致性）

要解决的问题：只靠最后一层输出去反向传播，网络中间层的特征可能”学得不够稳”，尤其在低照场景下，特征容易发散、不可靠。

做法（在编码器提取的特征上，额外接一个”辅助分支”）：

• 辅助分支单独预测一次 mask（aux_logits），并直接用真实标签监督它 —— 这部分损失叫 Lsr（可以理解成”给中间层也留一次作业和标准答案对答案”）
• 同时约束辅助分支的预测概率图，要和主分支的预测尽量一致 —— 这部分损失叫 Lss（“两个分支不能自说自话，得达成共识”）

类比：就像一个学生做题，除了最后交的答案，老师还要求他把”中间演算步骤”也写出来批改（Lsr），并且要求”中间步骤的思路”不能和”最终答案的思路”自相矛盾（Lss）。这样中间过程更稳，最终答案也更可靠。

知识点对应：这是”多任务学习/深度监督（Deep Supervision）“思想的应用——给神经网络中间层也加损失函数，而不是只监督最后输出。这是深度学习里一个常见的训练技巧，能缓解梯度传播到浅层时”信号变弱”的问题（某种程度上也和你可能听过的”梯度消失”问题相关）。

3.5 模块二：DSF（方向敏感特征建模）

要解决的问题：文字是细长、有方向的（横的、竖的、弯的），标准的正方形卷积核（比如3×3）对这种细长结构不一定敏感。

做法（DSFBlock，两条支路并行处理，再融合）：

• 支路A：普通 3×3 卷积——保留常规局部纹理特征（对应你在2.3节学的标准卷积）
• 支路B：(1×5) 卷积接 (5×1) 卷积的组合——这是一种”横着扫一遍、竖着扫一遍”的非对称卷积，专门增强对细长、有方向性结构的感知（想象一把很窄很长的尺子，比正方形的图章更容易”贴合”文字笔画的走向）
• 融合：用 softmax gate（一种可学习的加权方式）动态决定两条支路的特征各占多少权重，而不是写死的固定比例

知识点对应：

• 非对称卷积核（1×5 + 5×1）是 CNN 里的常见变体，用小计算量近似模拟”看得更长更细”的感受野
• softmax 门控（gating）是”注意力机制（Attention）“思想的简化版本——让网络自己学会该更信任哪部分特征，而不是人为固定权重

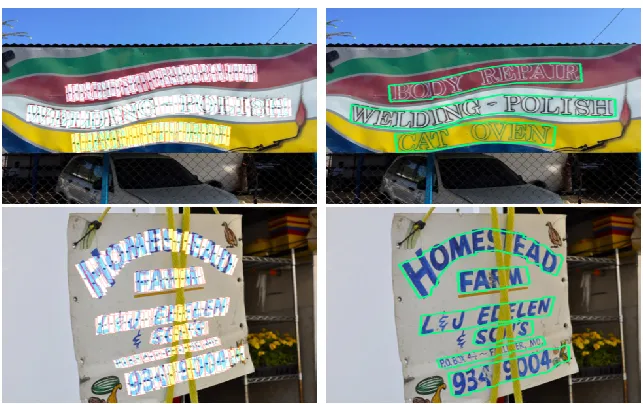

3.6 模块三：TSR（文本结构约束与几何塑形）

要解决的问题：分割只回答”是不是文字”还不够，相邻文字容易”粘”在一起分不开；而且最终想要的往往不是一堆散乱像素，而是规整的文字框。

做法（分训练阶段和可视化/后处理阶段）：

• 训练阶段：额外让网络预测一个”文字中心区域”（center_logits），也就是不只学”文字边界在哪”，还学”文字最中心、最确定的核心区域在哪”。这能帮助把相邻两块文字的边界撑开、避免粘连（因为中心区域更容易保持独立、不会互相粘连）
• 后处理阶段（不参与训练，是推理后处理)：对模型输出的二值预测做”最小外接旋转矩形”计算——用几何方法把一堆散点/像素块，包成一个规规矩矩的（可能是斜的）矩形框，更接近人眼理解的”一个文字框”

知识点对应：

• “中心区域监督”是文本检测领域常见技巧（比如你如果之后深入会遇到 PSENet、DBNet 等论文都有类似”文字核心区域”的设计思想）
• “最小外接旋转矩形”是纯几何算法（OpenCV 里的 minAreaRect 之类），不属于深度学习范畴，是深度学习输出之后的传统图像处理后处理步骤——这提醒你：一个完整的视觉系统，不是全靠神经网络，很多时候前处理/后处理仍然要用传统算法。

3.7 损失函数是怎么组合起来的

仓库里目前真正实现的总损失是三部分相加：

总损失 = 主分割损失(Lseg) + SCM辅助损失(Lsr + Lss) + TSR中心监督损失(w_tsr_center × center_loss)

• Lseg：主分支输出 vs 真实mask 的 BCE 损失（对应3.3节基线）
• Lsr + Lss：SCM模块的两个损失（对应3.4节）
• w_tsr_center × center_loss：TSR中心区域监督损失，前面乘了一个权重系数（这是深度学习里常见的”多任务损失加权”技巧——不同任务的损失量级可能不一样，需要人为设置权重让它们别互相压制）

注意（仓库作者原话）：README 里明确说明，早期设想的更完整损失组合、几何回归项，目前代码里并没有完整实现，当前更准确的定位是”论文的启发式轻量复现”，不是”论文全量复现”。这是做研究/复现项目时很重要的诚实态度，你汇报的时候也应该照实说明这一点，而不是假装完全复现了论文。

3.8 代码结构和它们分别对应上面哪块知识

src/see_in_the_dark/
├── datasets.py   → 数据集解析 + DataLoader（对应机器学习流程"第1步:准备数据"）
├── models.py     → TinySegNet(基线网络) + DSF + QAT 相关模型定义（对应3.3、3.6节的网络结构定义）
├── train.py      → 训练循环 + 损失计算（对应2.2节"前向→算损失→反向传播→更新参数"的具体实现）
├── eval.py       → 可视化输出 + 训练产物保存（对应机器学习流程"第5步:评估"）
└── main.py       → 读取YAML配置，组装完整训练流程（把上面几个模块串起来跑）

数据格式细节：训练用的是 CTW1500 数据集（一个专门标注了”弯曲文字”的公开数据集），按 PaddleOCR 的格式组织，每一行标注是 图片路径 + 一串多边形坐标点(points)，代表这块区域是不是文字（transcription: 0 大概率表示”忽略/不关心具体文字内容，只关心区域”，因为这是分割任务不是识别任务）。

第四部分：一张表，把所有知识点串起来

第五部分：如果要跟老师/答辩汇报，建议的讲述顺序

1. 问题定义：低照场景文本分割为什么难（对比度低、断裂、噪声、方向多变）
2. 基线方案：一个标准的 Encoder-Decoder 分割网络能做到什么程度、有什么局限
3. 三个改进点分别解决什么局限：
   • SCM → 解决”训练不稳、特征发散”
   • DSF → 解决”卷积核形状不适应细长方向性文字”
   • TSR → 解决”文字粘连、输出不规整”
4. 诚实说明当前复现边界：哪些论文的完整设计还没实现（几何回归、标准检测评估指标 IoU/F1/Hmean 等），这属于”下一步工作”
5. 跑通流程演示：数据格式 → 配置选择 → 训练 → 产物（loss曲线、预测可视化图）

这个顺序本质上就是”机器学习五步法”（准备数据→定义模型→定义损失→优化→评估）在这个具体项目上的展开，你如果讲得清楚这个映射关系，会显得逻辑非常清晰。

建议的后续学习路径（如果时间允许）

1. 先搞懂 U-Net（最经典的编码器-解码器分割网络，10分钟科普视频/文章即可入门），这个项目的基线本质是它的简化版
2. 搞懂交叉熵损失的直觉（不需要死记公式，理解”预测越离谱惩罚越大”即可）
3. 了解注意力机制/门控的直觉（DSF模块里的softmax gate就是简化版），这是现代深度学习几乎无处不在的技巧
4. 如果还有余力，搜一下 DBNet / PSENet（文本检测领域的经典论文），会发现TSR模块的”中心区域监督”思路和它们一脉相承，这样你就能说清楚”老师的论文站在什么已有工作基础上做了什么”
